eMethodSheet

פתרון להפקת גליונות שיטה לייצור בתהליך מאורגן ומסודר

הגדר תהליך ייצור מסודר

יצירת גיליונות שיטה לתהליך ייצור המאורגן מתבצעת באופן ידני על ידי הדפסה וסימון או במקרה הטוב על ידי תוכנות צד ג ' כמו Visio.
ה- eMethodSheet של פרובנטוס הוא כלי לבנייה פשוטה של גיליונות שיטה מתוחכמים המספק פונקציונליות עשירה המבוססת על נתוני PLM / ERP עדכניים.

הורדות

צור קשר

ייצור שלב אחר שלב

קו מוצרים קבוע דורש תהליך עבודה בטור. כדי לארגן את התהליך הזה, עליך ליצור גיליונות שיטה עבור כל שלב. כיום גליונות השיטה נבנים באופן ידני על ידי תוכנות צד ג ' כמו Visio. בפתרון הידני קיימים קשיים: (1) גיליונות שיטה לא עדכניים; (2) תחזוקה.

מערכת Proventus eMethodSheet
המערכת נבנתה באמצעות כלי תכנות עדכניים (Microsoft .Net), טכניקות גרפיקה (OpenGL) ומנוע בסיס נתונים (Microsoft SQL Server). המערכת מספקת מערך עשיר של פונקציות ליצירת גיליונות שיטה המבוססים על נתוני PLM עדכניים:

תצוגה דינמית של PCB כוללת זום, סיבוב וכו '.
מציג מידע על רכיבים באמצעות העכבר מעל
הוספת רכיבים מכניים על גבי PCB
קביעת תהליכי עבודה והערות לרכיבים חשמליים ומכניים
ניהול תצורות רבות באותו מק"ט מוצר ורוויזיה
הדפסת גיליון שיטה
השוואת רוויזיות עם PLM
הוספת או גריעת הוראות לקבוצת מוצרים

תמיכה בפורמטים של CAD שונים
Proventus eMethodSheet תומכת בפורמטים המובילים של CAD כולל Mentor, Veribest, PADS, Cadence, PCAD, Fabmaster, GenCAD,
ODB++ , IPC ואחרים כתכונה מובנית.

ייבוא קובץ BOM
Proventus eMethodSheet תומכת בסנכרון מק"ט (של המוצרים) בהתאם לקבצי BOM המיובאים. תכונה זו מאפשרת למשתמש לעדכן את מק"טים (של המוצרים) המוצגים עם ה- BOM האחרון.

ללא נייר
הפתרון שלנו כולל מודול צפייה לפסי ייצור:
- ללא נייר - אינך צריך להדפיס
- מאפשר צפייה בנתונים דינמיים - הקליקים והוראות הצגה
- כל תחנה בתהליך מקבלת רק את הנתונים שלה
- שינויים / תיקונים בגיליון שיטות לאחר העריכה מוצגים אוטומטית

- תמיכה במסך מגע

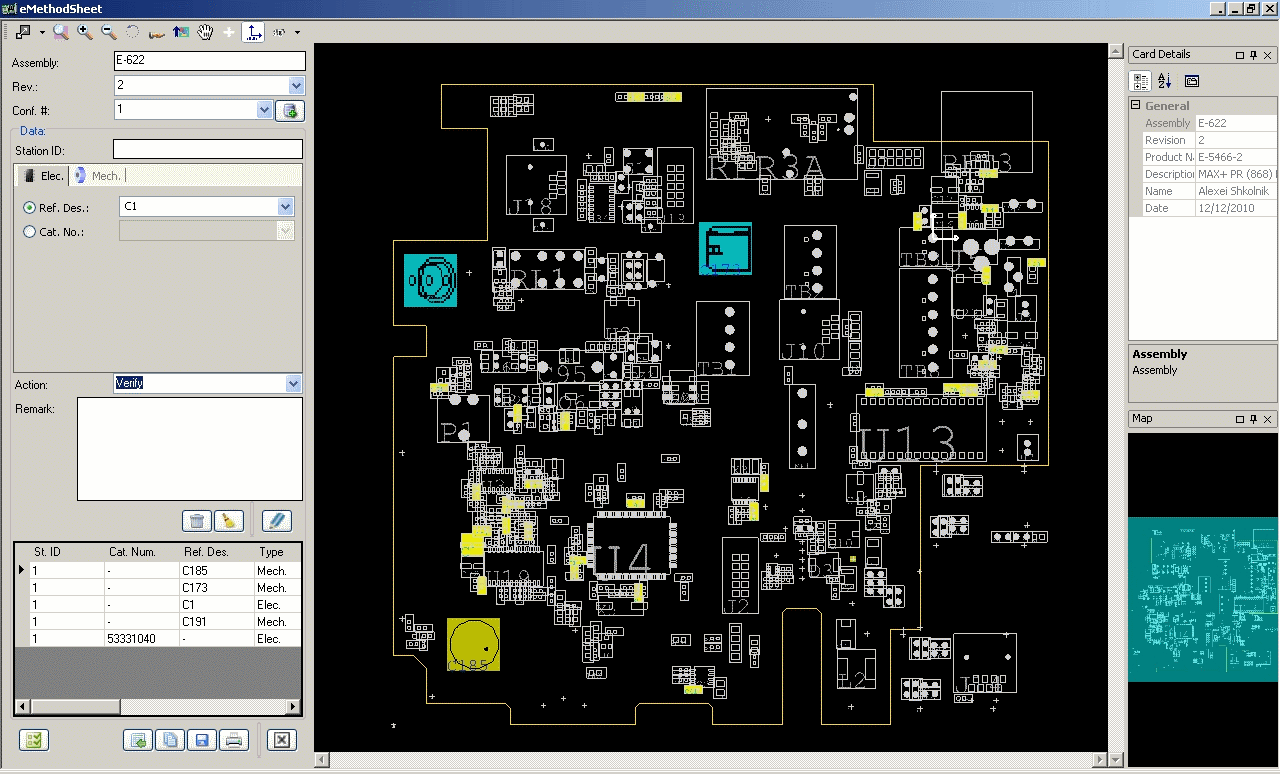

This is a standard view of the PCB with mapped electrical and mechanical components. Yellow components are marked as components to verify and blue components are marked as components to do.

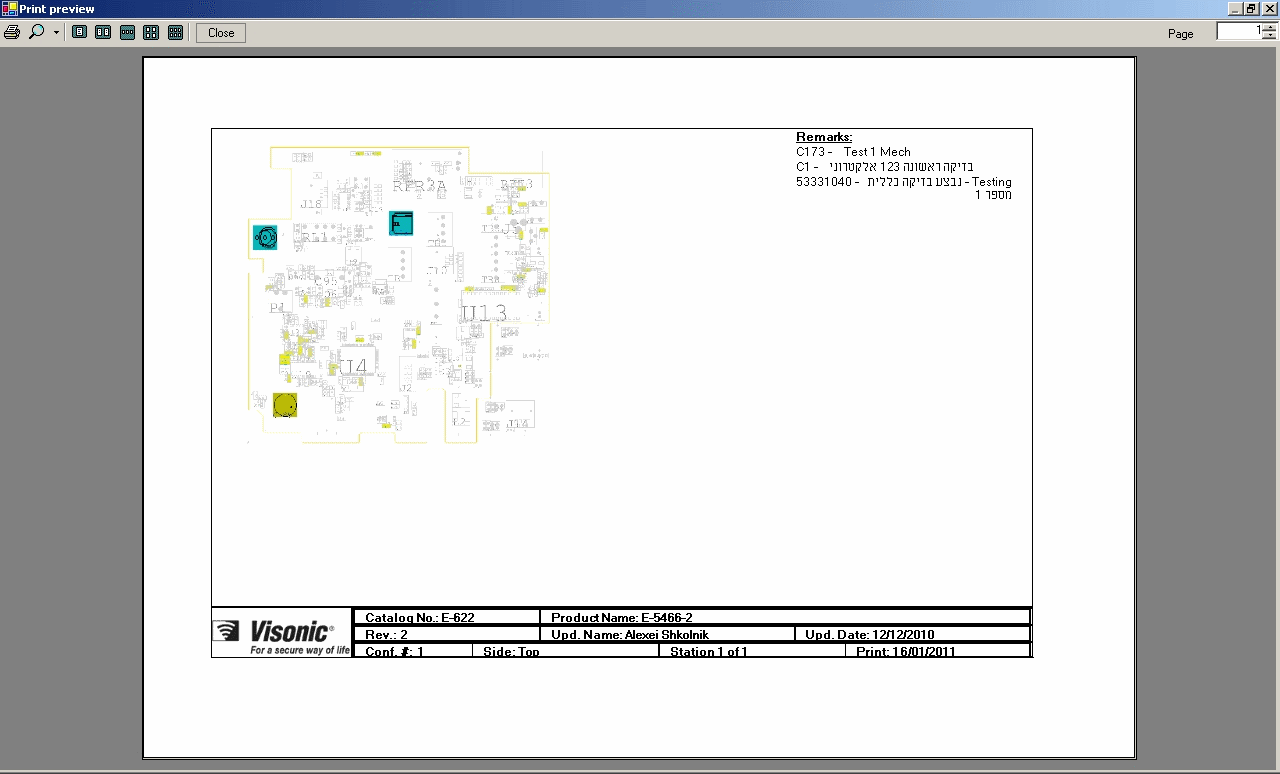

This is print preview before printing on printer

This is a PCB view with background PCB photo, mapped electrical and mechanical components including photo of components. Yellow components are marked as components to verify and blue components are marked as components to do.

This is a standard view of the PCB with mapped electrical and mechanical components. Yellow components are marked as components to verify and blue components are marked as components to do.

1/3

איור 1: תהליך בניית גליון שיטה

This is photo of station that uses touch screen to show instructions.

This is PCB view with instructions and list of the components to be verified and placed.

This is a PCB view with instructions and component information.

This is photo of station that uses touch screen to show instructions.

1/3

איור 2: עבודה ללא נייר

סיכום

ייבוא של קבצי CAD וקבצי BOM
יצירת תהליכים לפי פונקציונליות ותחנת העבודה
הערות
מודפס או כ-PDF
פתרון ללא נייר

יתרונות עסקיים

הכנה מהירה של הנחיות
שימוש חוזר באותו מידע
קלות בהפצת המידע
פרודוקטיביות גבוהה
